消弧消諧及過電壓保護裝置

2023/10/16

　　一、概述

　　針對目前小接地電流系統存在的問題，我公司研制了NS-XHG型消弧消諧柜。 本設備利用微機控制技術、過電壓保護技術和真空高壓開關等組成一套自動保護系統，在中性點非有效直接接地電力系統中，可以對雷電、操作、諧振以及弧光接地等各類過電壓進行限制；采用限制故障相的恢復電壓及恢復電壓的上升速度，快速消除間隙性弧光接地故障，采用短接母線上的PT開口三角繞組，消除非線性諧振故障，另外本裝置還具有準確的接地選線功能和跳閘功能，為快速故障定位和故障排除提供依據，極大提高該類電網運行的安全性及供電的可靠性?？蓮V泛應用于我國的電力、冶金、化工、煤炭和石油等行業的35kV及以下中性點非有效接地的配電網中。

　　二、型號說明及功能特點

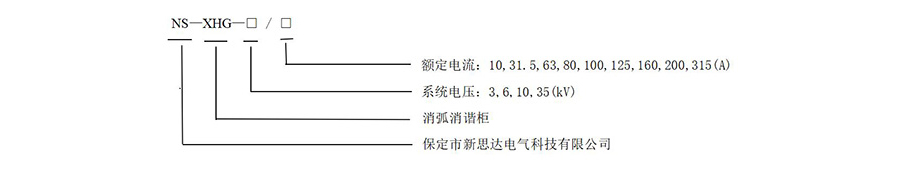

　　1、型號說明

　　2、功能特點

　　2.1  主要功能

　　2.1.1 過電壓保護功能，限制雷電過電壓、操作過電壓和相間過電壓。

　　2.1.2 替代消弧線圈，消除間歇性弧光接地故障，并具有限制弧光接地過電壓的功能。

　　2.1.3 判斷接地故障，區分弧光接地、高阻接地和金屬性接地，并記錄接地故障信息，保存近20次接地故障信息，裝置掉電數據永不丟失。

　　2.1.4 能區分單相接地和鐵磁諧振，快速消除PT鐵磁諧振。

　　2.1.5 替代電壓互感器柜，提供電壓監測功能。

　　2.1.6 選線功能：較大36路選線功能，快速準確查找單相接地故障線路。

　　2.1.7 遠動功能：二進制方式進行編碼（可選）。

　　2.1.8 PT一次、二次側斷線報警功能。

　　2.1.9 高壓限流熔斷器熔斷報警功能。

　　2.1.10 通訊功能：裝置可以通過RS-232或RS-485通訊口與上位機通訊。

　　三、技術參數

　　1、外形尺寸

　　裝置的標準尺寸(6kV、10kV)：1000×1500×2300mm (寬×深×高)；

　　裝置的標準尺寸(35kV)：2000×2400×2930mm (寬×深×高)；

　　(也可根據用戶要求，特殊生產。)

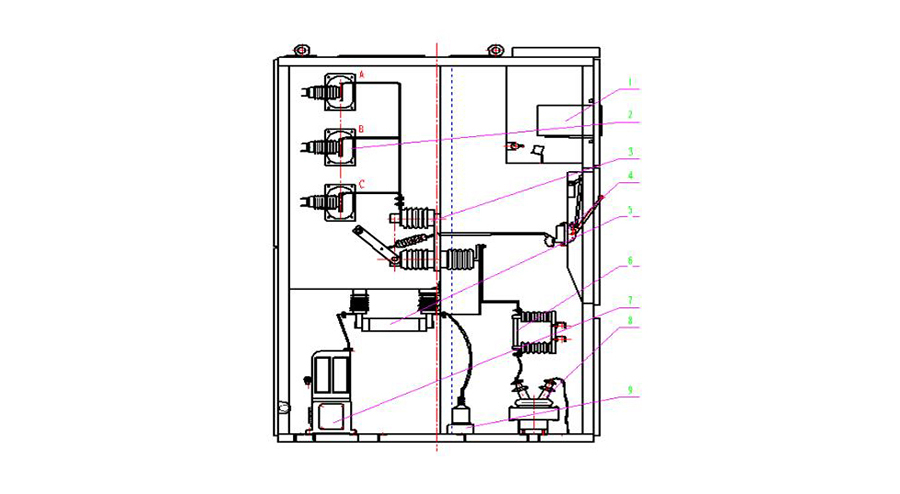

　　2、結構

　　2.1 智能控制器

　　2.2 穿墻套管

　　2.3 高壓隔離開關

　　2.4 隔離開關操作機構

　　2.5 高壓限流熔斷器

　　2.6 高壓熔斷器

　　2.7 單相真空接觸器

　　2.8 電壓互感器

　　2.9 TPB過電壓限制器

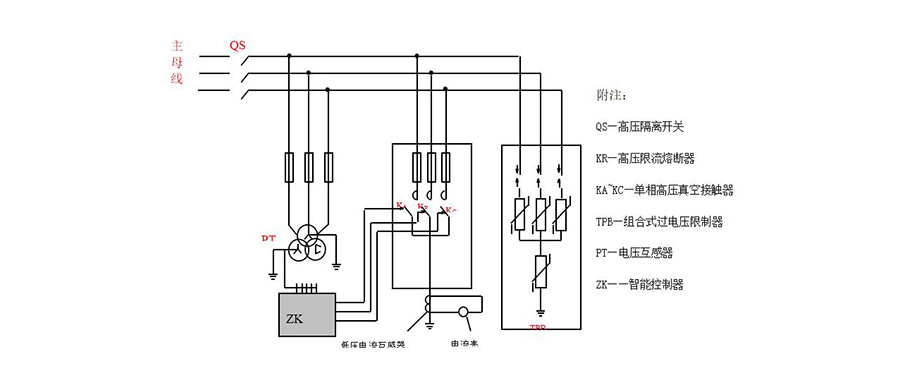

　　3、原理接線圖

　　4、裝置的基本原理

　　4.1 控制原理

　　當系統發生單相接地時，ZK智能控制器將對PT 檢測的電壓信號Uao、Ubo、Uco、U△的進行計算處理，判斷接地相別和接地屬性，根據接地屬性控制器作出如下處理：

　　如果接地故障是穩定的金屬性接地或高阻接地，則控制器發出故障相別及接地屬性（金屬接地、高阻接地）的指示信號。同時控制器配有微機選線功能，選出單相接地的故障線路.

　　如果接地故障是不穩定的間歇性弧光接地，則判定接地的相別，同時發出指令使接觸器中對應的一相接地。這時，系統由不穩定的弧光接地轉變成穩定的金屬性直接接地，故障相的對地電壓降為零，故障點的弧光消失，其他兩相的對地電壓穩定在線電壓。

　　故障相接觸器在動作接地后，經過幾秒鐘延時，控制器令接地的接觸器斷開一次。若接觸器斷開后再無弧光接地故障現象，說明這一次接地故障是暫時性的，系統恢復正常運行，控制器返回原始狀態。若接觸器斷開后再次出現弧光接地故障，則控制器認定這一故障為永久性的弧光接地.如果為母線弧光接地則接觸器再次重合，控制器將按照預先設定的程序發出警告信號，告知值班人員故障發生的相別，閉鎖等待用戶處理。在接觸器斷開接地點的過程中出現的短暫的過電壓，由TPB進行限制。

　　接觸器第二次（連續的同一相）閉合接地后不再分開，只有當故障線路自動或者人工切除后，由中控室或現場給控制器發送復歸指令， 控制器收到復歸指令后，讓接觸器斷開，系統恢復正常。

　　如果ZK智能控制器判斷發生PT斷線或高壓限流熔斷器熔斷，則發出警告信號，并將故障通過通過通訊上傳到后臺。

　　多套裝置并聯運行時，如果母線并聯，只能有一套裝置投入運行，應閉鎖其他母線上的裝置。

　　本裝置加裝有高壓限流熔斷器，以防止因控制器誤判斷或誤接線引起的相間短路。

　　4.2 消諧原理

　　當系統發生鐵磁諧振時，ZK控制器控制消諧繼電器在PT的開口三角投入消諧電阻，消耗諧振能量，達到消諧的目的。

　　4.3 選線原理

　　ZK控制器采用比幅比相法、零序阻抗變化等多種選線算法進行綜合表決，判斷系統饋線中的接地線路，并將結果發送到上位管理機，極大地提高了接地選線的準確率和可靠性。

　　四、使用條件

　　1、環境溫度：-25℃～+55℃；

　　2、大氣壓：80～110Kpa；

　　3、環境濕度：月平均較大相對濕度低于95％，機殼表面無凝露；

　　4、沒有導致金屬或絕緣損壞的腐蝕性氣體及較嚴重的塵埃和霉菌，無火災爆炸危險的物質。

　　五、訂貨須知

　　訂貨時請告知系統電壓及額定電流。
